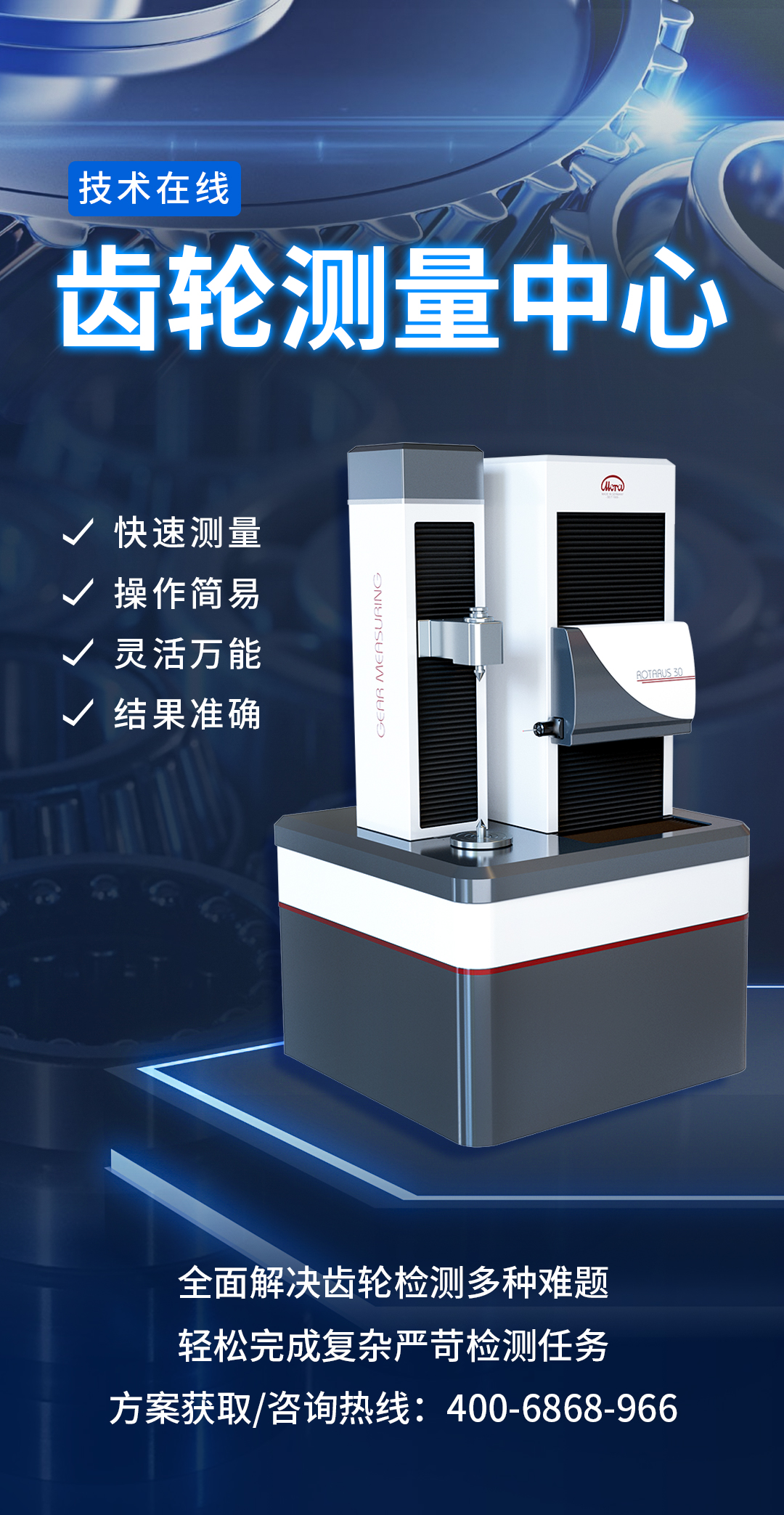

多功能齿轮测量中心
齿轮作为机械传动系统中的核心组件，是至关重要的传动元件，广泛应用于汽车制造、航空航天、工业生产、铁路运输和机械制造等领域。随着现代制造业的发展，齿轮技术也在不断进步，其材料和制造工艺也在提高自身的耐磨性和耐久性，其对应的检测技术也成为了制造行业的巨大挑战。
爱德华测量集团凭借其深耕中国市场近30年的质量检测经验，集Mora品牌百年历史沉淀的技术实力，为制造业用户提供多功能齿轮检测中心。配以功能强大、操作便捷的NET-GEAR软件，可轻松完成复杂严苛的齿轮检测任务，同时Mora品牌转台附件、测头系统的加入，可快速生成全面解决齿轮检测难题的定制化方案。
01
气浮技术，精密传动，超高机械精度
1、直线轴均采用气浮导轨技术,精度高,稳定性好，运行平稳；
2、为了达到更高精度仪器直线轴均采用气浮技术,无磨损,确保仪器长期使用；
3、采用独特的气浮封闭结构和传动技术,增加了设备结构的稳定性,提高了系统运行的平稳性和精度；
4、先进的驱动技术,动态性能出色,测量效率高。
02
精密轴系
1、仪器采用4坐标结构,一个回转轴提供测试工件的同心支撑，结合3个直线轴,测量中心在展成模式下检测齿轮，这保证最大的测量准确性和重复性；
2、测量中心的核心是一个精密、耐用的回转轴系，摩拉所用轴系经特殊设计、加工,从材料、品质、工艺等各方面确保轴系回转精度高、寿命长；
3、转台轴系预留负载,可承受冲击,在重载情况下也可保持平稳运行；
4、回转轴系采用技术先进的力矩电机驱动，即使在特别低速时也能保持均衡、持续传动；
5、轴系转台直接耦合高精度角度测量系统,确保回转定位准确无误。
03
附件系统
中心带动器：用于带轴齿轮的装夹。在上下顶尖间，由带动器带动被测工件随主轴同步运动。
花盘带动器：用于心轴直径较大齿轮的装夹。适用于10—150mm直径的工件。
三爪卡盘：适用于盘类齿轮的装夹。
可胀芯轴：适用于中心孔直径12.7-76.2工件的装夹。
适配测头系统，功能扩展快速升级。
1、SP600/SP600Q扫描测头：模拟扫描测头系列为各种坐标测量机提供高性能检测、数字化及轮廓扫描功能。
2、SP80H扫描测头：SP80集长测针的测触能力与超高精度的性能于一体,是诸多应用的首选扫描测
头。SP80H三维扫描测头是针对当今齿轮测量设计复杂性的,理想传感器。
测针组合
常规测量：测量普通外圆柱类工件只需要装配不同的测针就能完成测量。
锥齿测量：测量锥齿轮时根据所测齿轮模数选择合适的测针。
内齿测量：根据所测工件厚度选择合适的加长杆,由于测头自身的带载能力，加长杆的长度最大不超过100mm。
随着现代制造业精密化、自动化、智能化的迅速发展，爱德华集团Mora品牌的齿轮检测方案涵盖了现代传感技术、自动化技术与软件技术等，不断提升自身技术积累，丰富产品功能布局。目前，经过多模块附件同步配合，可完成复杂齿轮的快速检测，灵活操控便可轻松获得检测报告。Mora品牌基于当前大量国际知名企业合作用户的场景应用需求，继续扩充提升检测方案功能，为更多制造领域用户伙伴提供技术升级。
