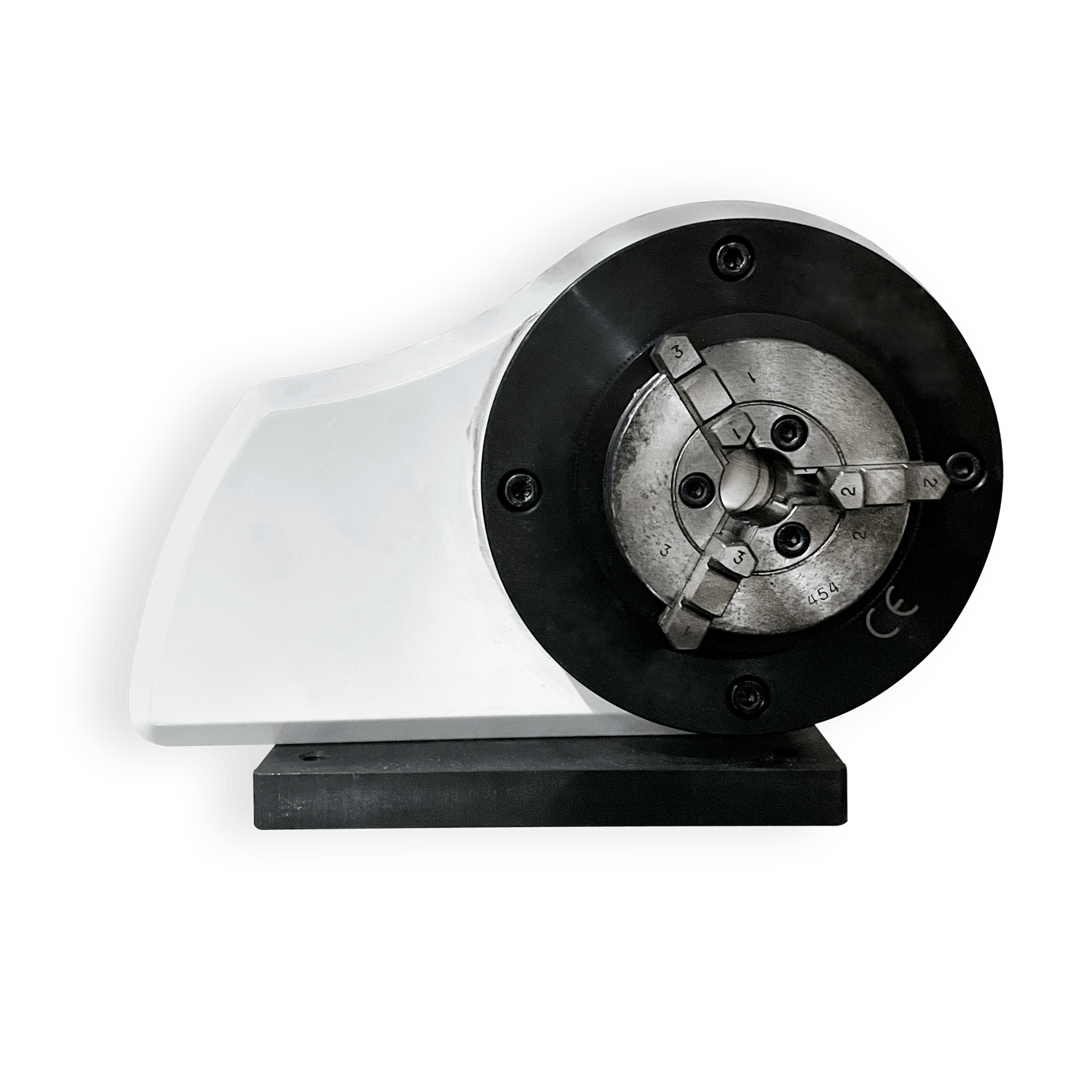

精密转台
产品概述



几何量测量的发展从测量维度上可分为一维测量、二维测量和三维测量。三维测量最典型的测量仪器就是三轴运动模式下的三坐标测量机。随着技术的发展,爱德华测量成功的在此技术基础上进行了扩展与演变,在原有的三坐标测量机的基础上配置精密转台,完成了四轴联动模式下坐标测量软件和硬件的开发。

主要功能

精密转台配合坐标测量机两种应用方式

§ 水平使用时转台回转轴线与测量机Y轴垂直

§ 垂直使用时转台回转轴线与坐标测量机z轴平行。

注:可根据客户需求选择对应的使用方式。



精密转台测量方案

回转体类型的零件测量,一般需要测头系统旋转多个角度进行重复性测量,因而需要测头系统多次、反复的旋转或配备多角度的测针来进行工作,常规此类方式大大降低了测量效率,影响产线测量结果的产出。针对叶轮、涡轮、叶盘、液压零部件等对应测量用户,可采用精密转台测量方案,快速便捷完成检测任务。

精密转台是爱德华测量独立研发的产品。在原有三坐标测量机上配置且使用精密转台的测量方案可提升测量效率。目前,爱德华测量全系列转台具有承载能力强、运动平稳、定位精度高等特点,预留安装结构并可按用户要求定制。



典型用户

精密转台四轴联动测量模式其测量速度快、效率高,可减少工件的多次装夹。装夹时,无需进行精确定心定轴。配以不同种类的测头,可实现不同种类工件的检测。



箱体类工件的检测

增加精密转台进入四轴联动测量模式,软件会根据CAD模型上元素的矢量方向自动计算转台的旋转角度,通过转台的旋转来快速测量。



圆柱面元素的检测

圆柱面上分布有各种检测元素时,可方便完成检测。当圆柱面上待检元素均布时,可通过阵列方式进行快速编程。
